平板硫化機的控制結構介紹

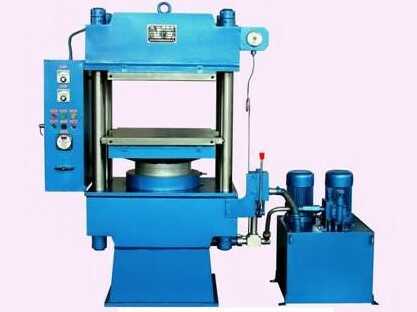

平板硫化機主要應用于硫化平型膠帶，比如說輸送帶、傳動帶等，具有熱板壓力大、設備操作穩定、維修成本低的優點。平板硫化機具體功能是給硫化環節提供一定的壓力和溫度。平板硫化機是橡膠機械中應用較為廣泛的一種工業機械，在橡膠機械產品中具有舉足輕重的地位。平板硫化機的主要功能是提供壓力和溫度，其中壓力是由液壓系統利用液壓缸所產生的，溫度是由蒸汽提供的。平板硫化機的溫度控制質量是對平板硫化機進行質量評價的重要標志。國內平板硫化機，一般是蒸汽式硫化機和加熱式硫化機，對于溫度進行控制大多是利用電動機Ⅱ型或者電動Ⅲ型模擬調節器，或者是采用智能化數字調節儀，控制方式包括PI、PD以及PID。

平板硫化機的控制結構：????????

按照平板硫化機的特點，采用PLC中心，硫化機的側面設置四個控制按鈕，分別是硫化、停止、合模以及開模，操作起來較為簡單。PLC選擇HONEYWELL的UMC800利用多回路控制器，控制器滿足小型設備模擬及數字控制的模塊化控制，共有十六個模擬回路，96個數字量輸入及輸出，控制模塊以及操作器分離，操作器是彩色LCD顯示器，用以顯示各種參數，組態軟件進行編程，集中管理，分散控制，具有很高的穩定可靠性。? ????????

（1）溫度控制系統結構，溫度控制單元包括鉑電阻、AI模塊、PID、AO模塊以及可控硅調壓器等，溫度控制單元主要是為了控制溫度精度，鉑電阻選擇A級鉑電阻，精度是0.2，AI模塊轉換位數是20位，精度是0.05%，PID調節選擇模糊抑制超調技術。? ????????

（2）平板硫化機溫度控制主電路結構，包括DO模塊、繼電器、儲電器、電流表等，主要具有以下幾個功能：負載短路時，快速熔斷器斷開，保護調壓器不被損壞；溫度超過250℃時，或者是在鉑電阻發生故障，觸電器斷開；電流表指示平板加熱棒的溫度，防止平板溫度不均勻現象的出現；程控定時開啟或者關閉溫控系統。?
