橡膠硫化是通過加熱加壓等方式使橡膠大分子鏈發生交聯反應

橡膠硫化機是通過加熱、加壓等方式使橡膠大分子鏈發生交聯反應，硫化機形成三維網狀結構，從而提升橡膠物理機械性能的關鍵工藝。其工藝流程通常包含以下核心環節：

橡膠硫化是通過加熱、加壓等方式使橡膠大分子鏈發生交聯反應

 一、硫化前準備

1. 原材料預處理  生膠需先進行塑煉，通過機械力降低分子量，gaishan加工流動性，常用開煉機或密煉機操作。  配合劑（如硫化劑、chujin劑、補強劑等）需按配方jiing確稱量，確保分散均勻，避免影響硫化效果。

 2. 混煉工藝  將生膠與配合劑在密煉機或開煉機中混合，通過剪切力使配合劑均勻分散于生膠中，形成混煉膠。混煉溫度、時間和轉速需嚴格控制，以防焦燒（提前硫化）或分散不均。  混煉后的膠料需停放yidng時間，穩定其工藝性能，便于后續加工。

  二、成型與硫化模具準備

 1. 膠料成型  根據產品形狀，通過擠出、壓延、注射或模壓等方式將混煉膠制成坯料。例如，輪胎胎面常用擠出機成型，密封件多采用模壓成型。

 2. 模具處理  硫化模具需提前清潔、涂脫模劑，確保產品表面光潔，并檢查模具溫度控制通道（如導熱油、蒸汽管道）是否通暢。  三、硫化過程

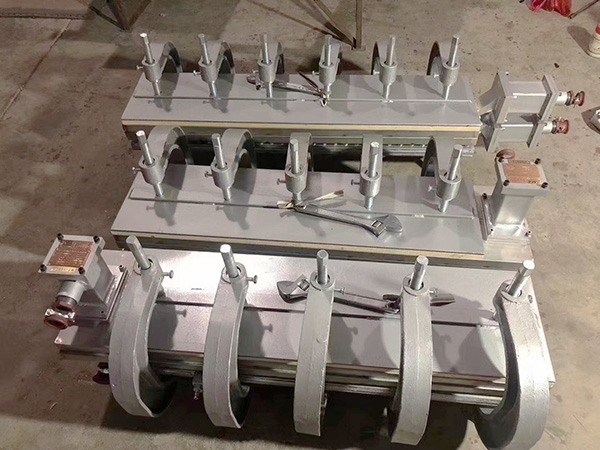

 1. 硫化設備與條件  設備類型：常用平板硫化機（適用于板材、模型制品）、注壓硫化機（用于注射成型）、輪胎定型硫化機等。  關鍵參數：  溫度：硫化溫度決定交聯反應速度，通常為130200℃，溫度每升高10℃，硫化時間約縮短一半，但過高溫度會導致橡膠老化。  壓力：一般為520MPa，確保膠料充滿模具、排出空氣，并chujin分子交聯，壓力不足易導致產品缺膠或氣泡。  時間：硫化時間取決于膠料厚度、配方和溫度，需通過“硫化儀”測試確定zui佳硫化時間，避免欠硫（性能不足）或過硫（彈性下降）。

2. 硫化階段  誘導期：膠料受熱后，硫化劑與chujin劑開始活化，尚未發生明顯交聯，是成型操作的關鍵窗口期。  交聯期：分子鏈快速交聯，膠料硬度、強度逐步上升，達到“正硫化”狀態時性能zui佳。  過硫期：若繼續延長時間，交聯鍵可能斷裂，導致性能下降（如“硫化返原”現象）。
