硫化機加熱板內部構造詳解

硫化機加熱板內部構造詳解 硫化機加熱板是橡膠硫化成型的核心部件，其內部構造需滿足均勻加熱、gaoxiao傳熱及穩定承壓的要求，主要由加熱元件層、導熱基體、溫控系統、保溫層及輔助結構組成。

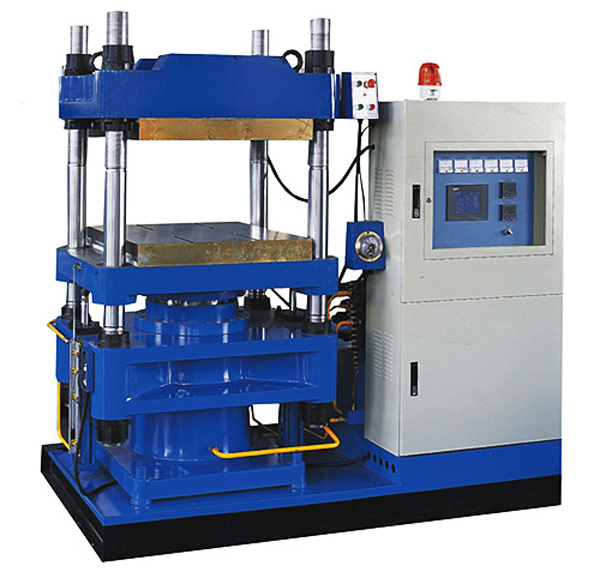

硫化機加熱板內部構造詳解

1. 導熱基體 加熱板的主體框架為導熱基體，通常采用HT300灰鑄鐵或45號鋼鑄造而成，厚度根據加熱功率需求設計（一般2050mm）。基體內加工有密集的導流槽或蜂窩狀通道，既作為加熱元件的安裝載體，又通過金屬材質的高導熱性（鑄鐵導熱系數約50W/(m·K)）實現熱量均勻擴散，避免局部過熱。

  2. 加熱元件層 加熱元件是熱量來源，常見類型包括：  電加熱管：多為U型或螺旋狀不銹鋼管（304材質），內裝鎳鉻合金電阻絲，填充氧化鎂粉末絕緣導熱，通過過盈配合嵌入基體的預制孔中，功率密度通常為25W/cm2。  蒸汽/熱油通道：針對大型加熱板，基體內會鑄造密閉的蛇形通道，通入150200℃飽和蒸汽或?qū)嵊停ㄟ^(guò)相變或?qū)α鲹Q熱傳遞熱量，適用于需防爆的工況。 元件排布采用等距矩陣式，相鄰間距控制在5080mm，確保加熱面溫差≤±5℃。

 3. 溫控與anquna系統  溫度傳感器：在基體不同區域嵌入PT100鉑電阻或熱電偶，實時監測溫度，精度可達±1℃。  溫控模塊：通過PLC或數顯溫控儀與傳感器聯動，當溫度超過設定值（通常120180℃）時，自動切斷加熱電源或調節熱媒流量。  超壓保護：針對流體加熱型，配備anquna閥和壓力表，防止通道內壓力異常（蒸汽加熱通常≤0.8MPa）。

 4. 保溫與密封結構 加熱板底部及側面鋪設硅酸鋁纖維棉（厚度3050mm）或聚氨酯保溫層，降低熱量向環境散失，熱損失率控制在5%以內。邊緣采用nai高溫硅膠密封圈，配合基體的平面加工精度（Ra1.6μm），確保與硫化模具貼合緊密，減少熱量泄漏。 這種構造設計使加熱板既能承受硫化過程中的合模壓力（通常1030MPa），又能快速升溫（從室溫到工作溫度需1530分鐘），滿足橡膠硫化對溫度穩定性和均勻性的嚴苛要求。
