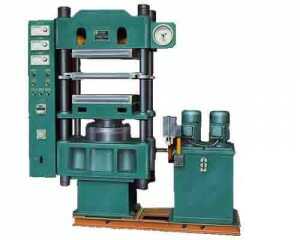

平板硫化機的主要零部件結構
為了控制平板硫化機的工作，必須采用若干個分配裝置。當平板硫化機在工作行程和硫化時，分配裝置將液壓缸和高壓進油管接通，當要打開硫化機時，分配裝置將液壓缸和排油管路接通。這種按制平板硫化機的分配裝置被稱為分配器。分配器有滑閥式、旋塞式和閥門式幾種。
最簡單的滑閥式分配器。閥體上有一個圓柱孔。具有兩個因環的滑閥安裝在孔內，兩個圓環精密地和閥體內腔相配合。滑閥在彈簧的作用下可向左移動，也可在線圈所產生的力的作用下向右移動。閥體上有通道(鉆孔)，通道和平板硫化饑液壓缸工作腔相連通。高壓液體從通道進入，通道和回油箱的管路接通。由此可看出，滑閥的圓環把液體回路切斷。高壓液提管路相通往工作缸腔的管路相連。平板硫化機處于保壓狀態。
當電磁線圈斷電叫，彈簧推到閥桿向左移動。一個圓環移動后，打開與液體徘出管路相接通的孔。此時第二個圓環封住高壓液體輸入管道。結果液壓缸內的液體流出，平板硫化機打開。
在工業上使用的平板硫化機中，通常使用更復雜、更完善的滑閥式分配器。但是這種分配器也有一些嚴重缺點，以致限制了它的應用。在這種分配船中滑閥應非常精密地和閥體內表面配合。滑閥內面稍有一點缺陷或者是磨損都有可能失去密封性，以致使分配器失靈。滑閥式分配路只能用在以油作為工作液體的個板硫化機上。
旋塞式分配器的缺點是難于實現機械化操作，轉換過程慢。旋塞式分配器通常安裝在小型或者手動操作的設備上。
在硫化機控制系統中使用品最廣泛的是閥門式分配器，這種分配器可以用手動開關，也可借助于氣缸和電磁線圈控制。
在具有很多液壓件而月結構復雜的硫化機上，每條液體輸入和排出管路上都裝有一個電磁控制閥或氣動控制閥，由控制儀表統一控制，可保證按所需的次序啟動各個閥門。
為防止閥芯關閉時沖擊，通常在閥芯下部用錐形管，隨著閥芯接近底座，錐形管使底座流通斷面逐漸減小，液體流平穩緩慢地被切斷。電磁閥采用優質耐腐蝕鋼材制造。
